OD Si DO SI
Bryłka krzemu polikrystalicznego w studyjnym świetle

+ PIERWIASTEK ZMIANY 001

Krzem.

Fundament
cyfrowego świata.

Zanim pojawił się pierwszy piksel.
Zanim padło pierwsze pytanie do AI.
Była materia.

Odkryj to, czego nie widać

Niepozorny pierwiastek.
Niezwykłe możliwości.

INTERAKTYWNA OPOWIEŚĆPRZEWIŃ, ABY ZEJŚĆ GŁĘBIEJ ↓

01 / MATERIA

Od natury.
Do precyzji.

W przyrodzie krzem jest związany z innymi pierwiastkami. Elektronika potrzebuje czegoś innego: niezwykle czystego, uporządkowanego materiału.

Redukcja. Oczyszczanie. Krystalizacja.
To proces — nie magia.

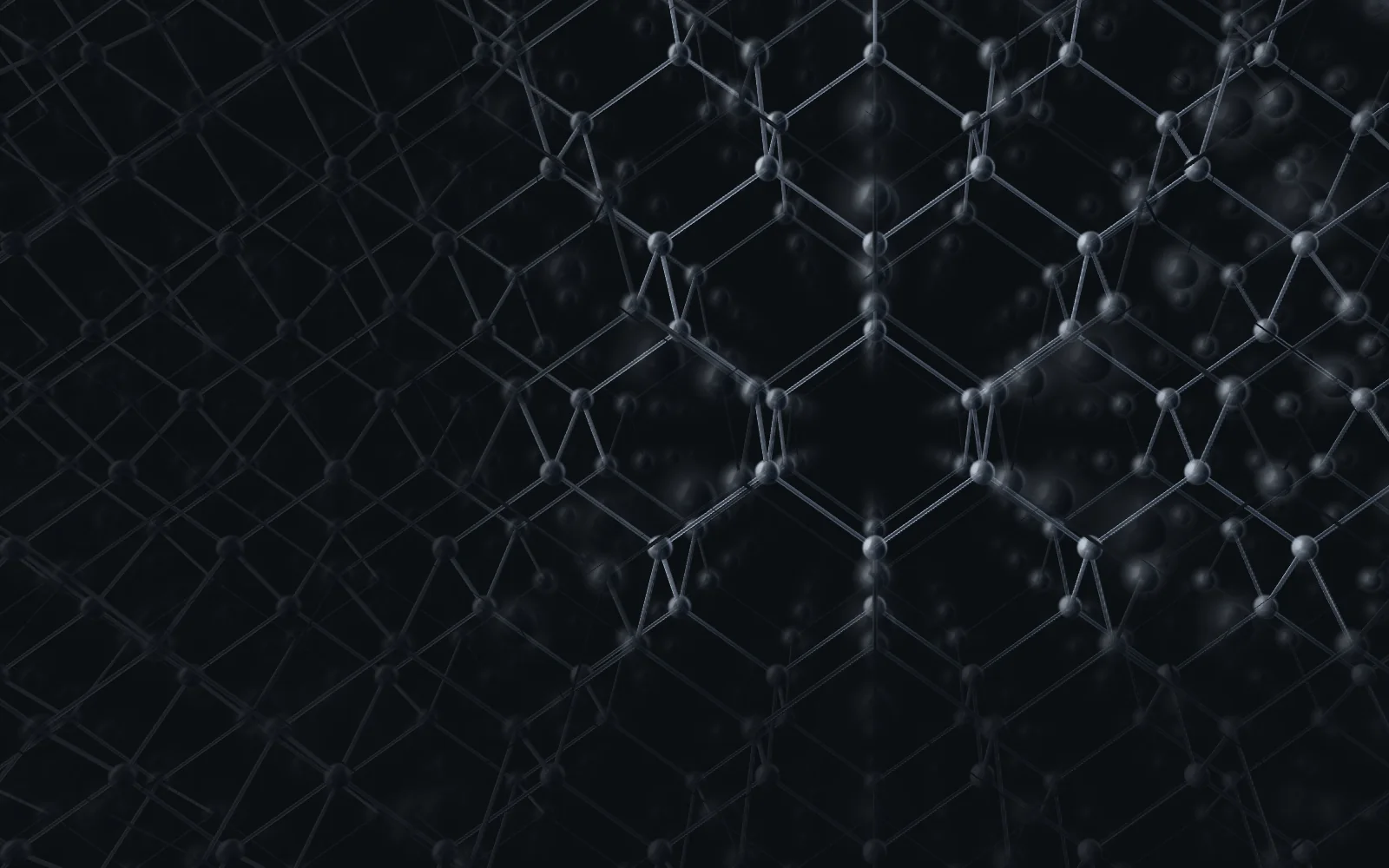

Sieć krystaliczna krzemu widziana wzdłuż kierunku [110]: rzędy atomów otaczają sześciokątne kanały

Model kulkowo-pręcikowy. Atomy nie są kulkami, a kryształ rośnie z roztopionego krzemu; ruch frontu jest umowny. Podziałka dotyczy ostrej płaszczyzny. Na końcu płytka 300 mm: pomijamy cięcie i polerowanie sztabki, a przejście od atomów do lustra to ciąg dalszy obrazu, nie etap procesu.

  1. 01Kwarc
  2. 02Oczyszczanie
  3. 03Monokryształ
  4. 04Płytka
OD ZWIĄZKÓW KRZEMU DO CZYSTEGO KRYSZTAŁU01 — 06

02 / PRZEŁĄCZNIK

Jeden element.
Dwa stany.

Napięcie przyłożone do bramki steruje przewodzeniem kanału. Z takich przełączników budujemy logikę komputerów.

Kanał nie przewodzi w tym uproszczonym modelu.

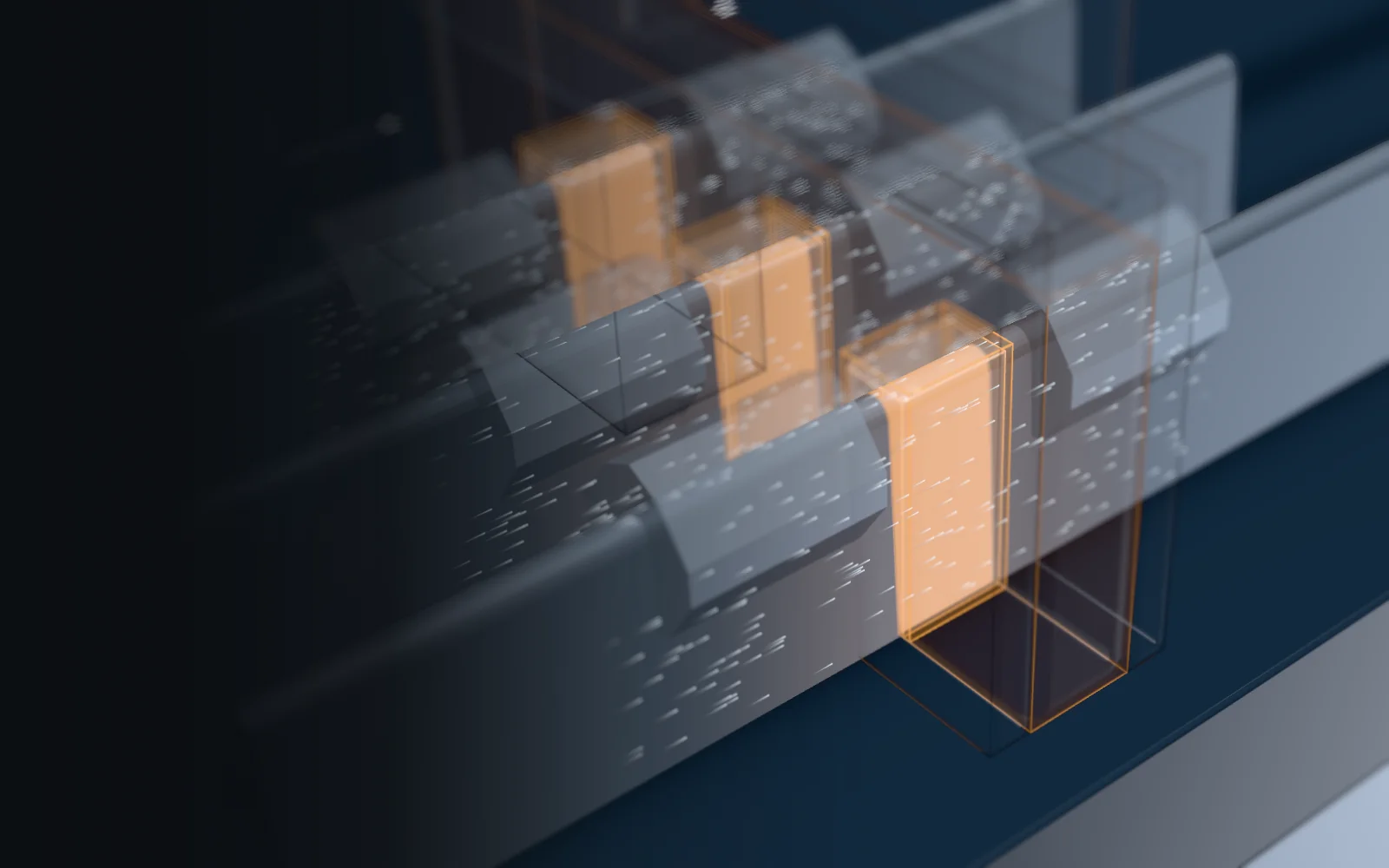

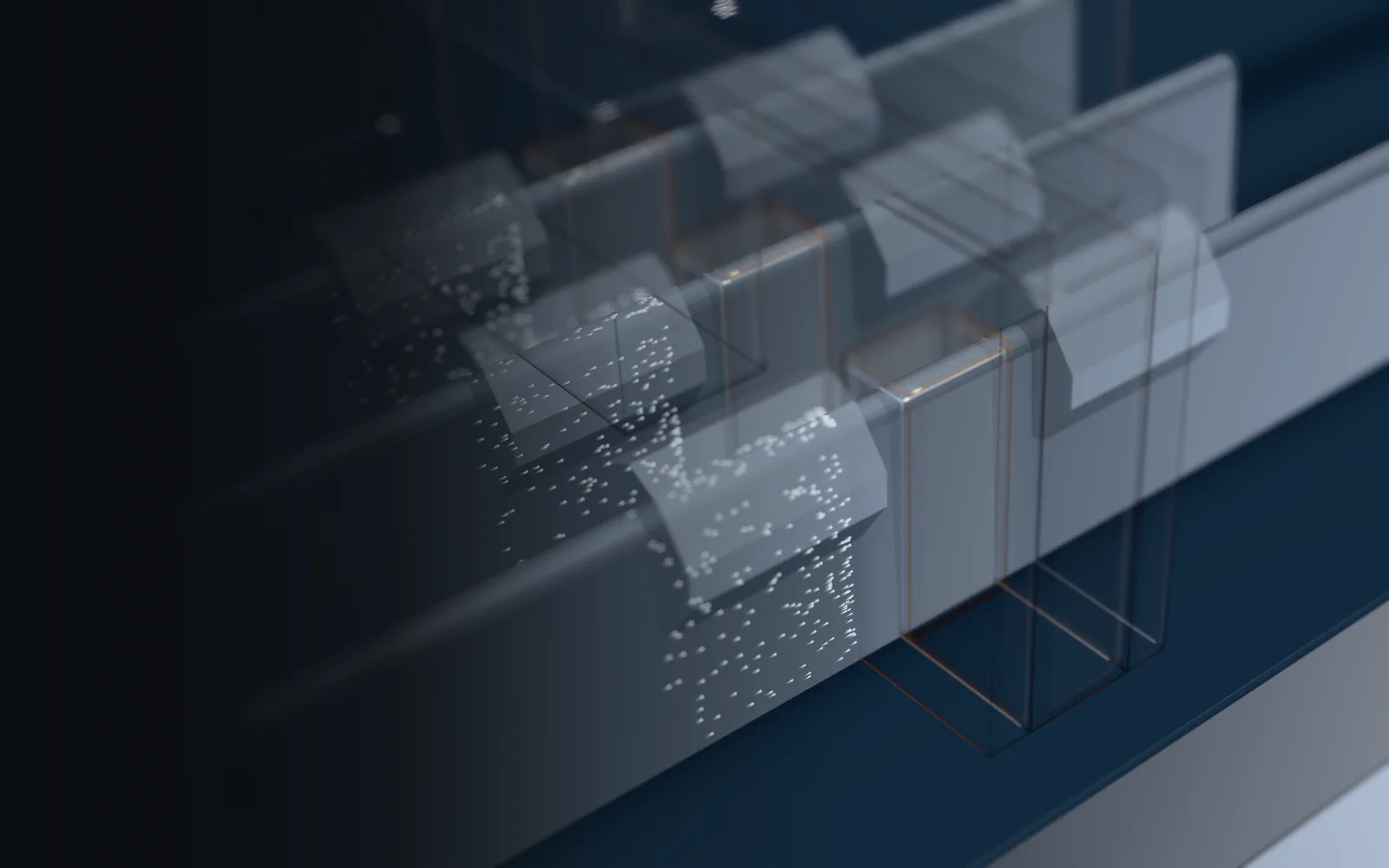

Przekrój tranzystora FinFET: bramka obejmuje krzemowe żebro z trzech stron, kanał wyłączony Ten sam przekrój z włączonym kanałem: świecąca warstwa pod bramką i umowny przepływ ładunków od źródła
  • Kontakt
  • Bramka
  • Dren
  • Źródło
  • Żebro (kanał)
  • Izolator

Przekrój uproszczony. Żebra jak w procesie 14 nm, reszta przybliżona, cienkie warstwy pogrubione. Przepływ ładunków to umowna wizualizacja.

MODEL FINFET · ŻEBRA W SKALI 14 NM02 — 06

03 / SKALA

To nie
jest miasto.

To fragment
jednego układu.

Warstwy struktur. Sieć połączeń.
Miliardy tranzystorów mogą pracować w jednym chipie. Ogrom możliwości w mikroskopijnej skali.

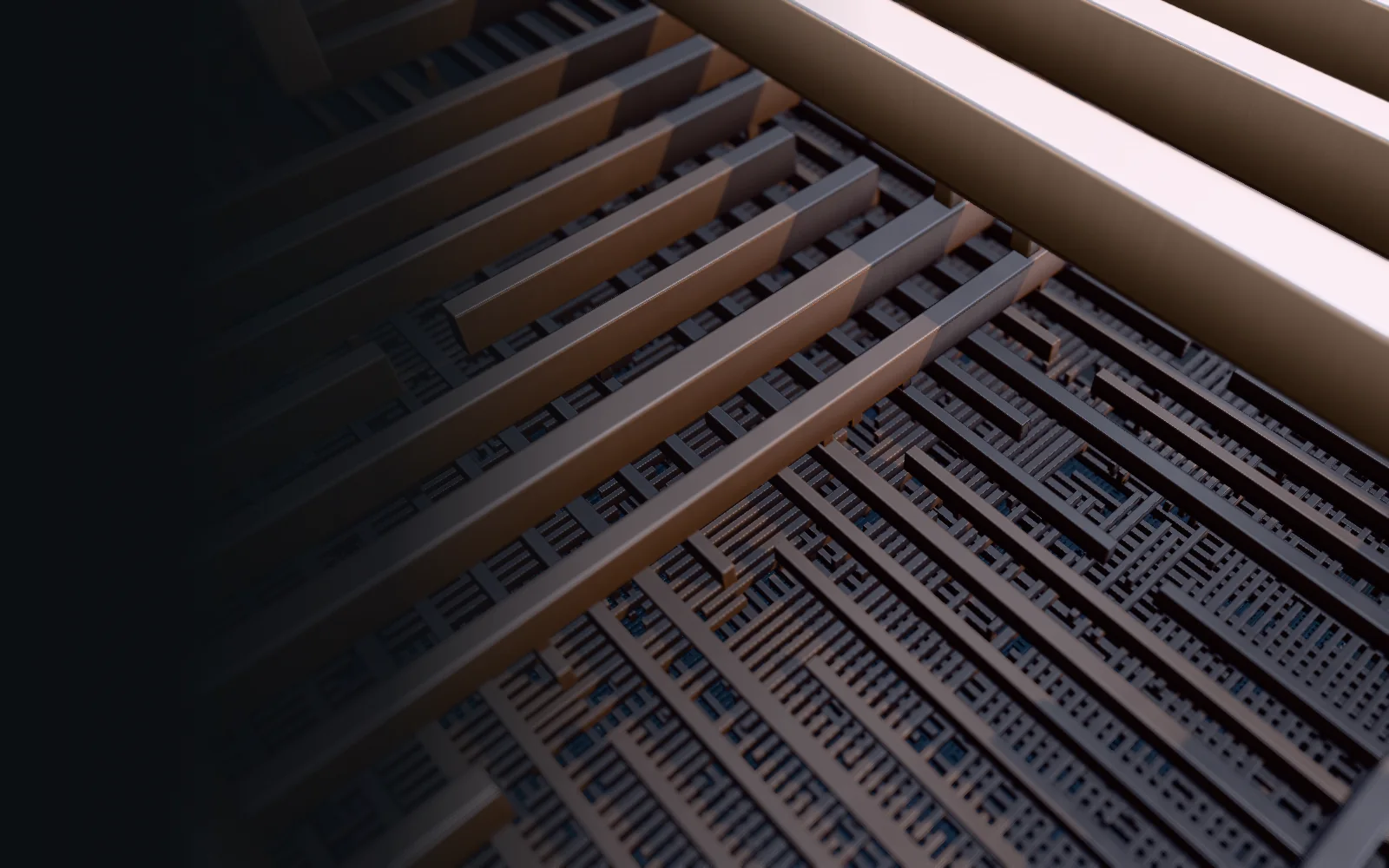

Ulica między grubymi ścieżkami miedzi najwyższego poziomu połączeń, w dole gęstsze, cieńsze poziomy, w niskim, ciepłym świetle

Poziomy połączeń bez dielektryka, który w chipie wypełnia przestrzeń między nimi. Narastają w kolejności produkcji, tempo umowne. Najniższe rozstawy jak w procesie 14 nm, wyższe poziomy i wymiary chipu przybliżone.

ARTYSTYCZNA WIZUALIZACJA STRUKTUR · NIE MIKROFOTOGRAFIA03 — 06

04 / MOŻLIWOŚCI

Liczyć.
Tworzyć.
Łączyć.

Od komputerów po telefony.
Technologia zmieniła sposób, w jaki pracujemy, tworzymy i jesteśmy ze sobą.

Nie chodzi o urządzenia.
Chodzi o to, co dzięki nim możemy.

Rozłożony model urządzenia: ten sam chip w obudowie, na płytce drukowanej, nad nią bateria, rama i świecący ekran

Ogólny, umowny model urządzenia, bez marki. W skali jest tylko chip; reszta części jest uproszczona.

Ta sama materia.
Nowe możliwości.

OD OBLICZEŃ DO CODZIENNOŚCI04 — 06

05 / INTELIGENCJA

Od Si
do SI.

Model jest matematyczny.
Obliczenia są fizyczne.

Za odpowiedzią modelu stoją liczby i operacje. A pod nimi: układy, energia, dane i praca ludzi.

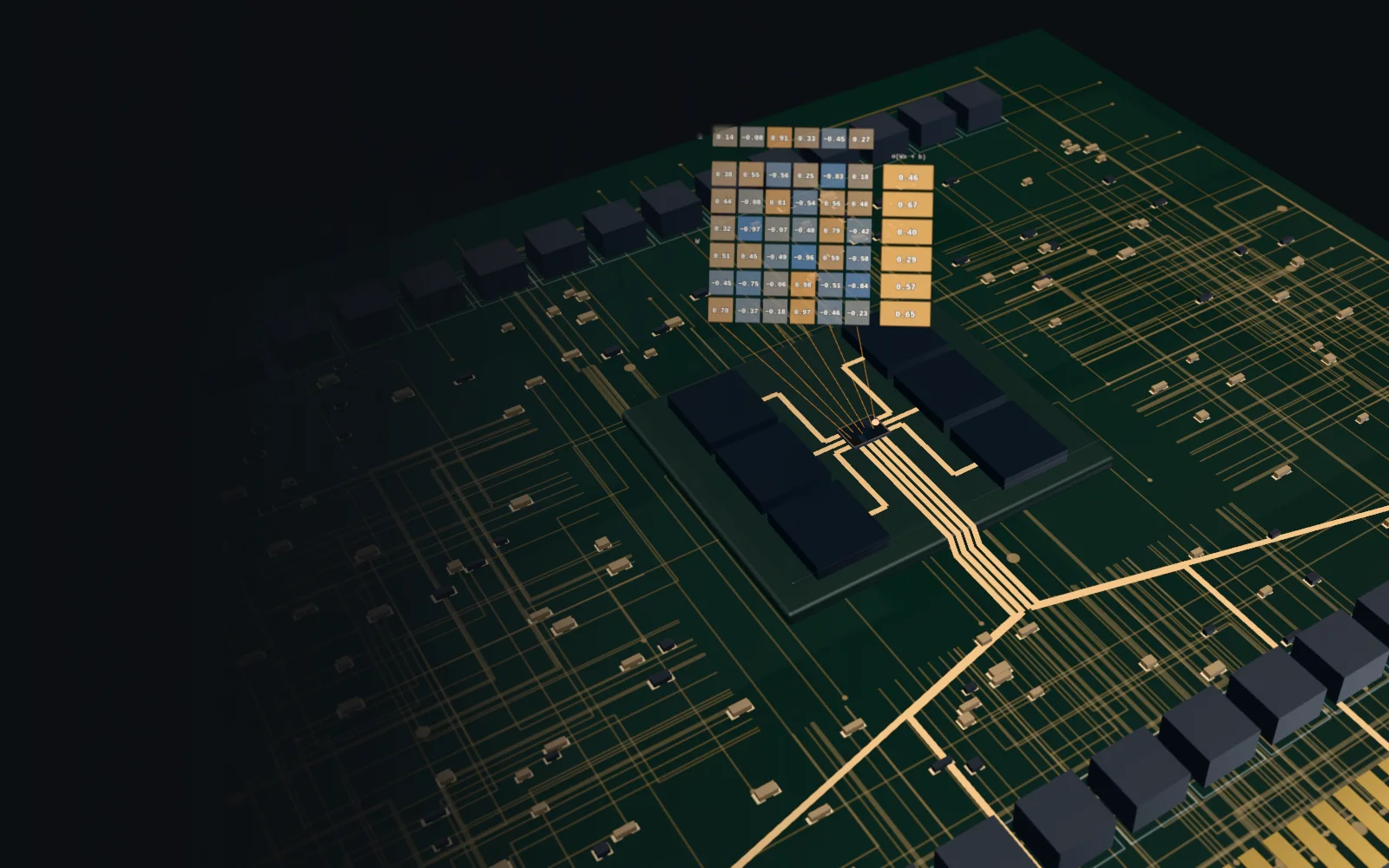

Ten sam chip na płytce akceleratora z modułami pamięci, nad nim siatka wag i wektory z demonstracji

Wizualizacja arytmetyki z demonstracji: te same liczby co w okienku obok. Płytka i chip są umowne; to nie są „myśli” modelu.

DEMONSTRACJA · BEZ POŁĄCZENIA Z MODELEM

Napisz pierwszy wers opowieści.

„Wszystko zaczęło się od rzeczy,
której nikt nie zauważał.”

WIZUALIZACJA OBLICZEŃ, NIE „MYŚLI” MODELU05 — 06

06 / FUNDAMENT

Przyszłość
ma swój
fundament.

Krzem nie jest całym cyfrowym światem.
Ale trudno opowiedzieć ten świat bez niego.

Przeżyj to jeszcze raz
Bryłka krzemu w spokojnym świetle, ta sama co na początku strony
